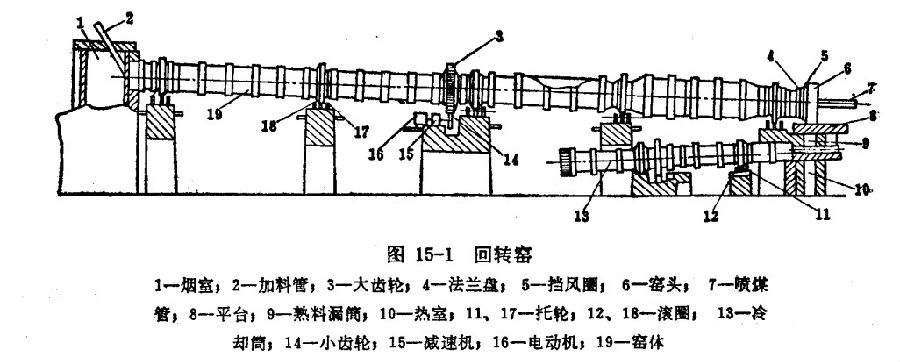

物料在回轉窯內煅燒的過程是生料從窯的冷端喂入,由于窯有一定的傾斜度,且不斷回轉,因此使生料連續向熱端移動。燃料自熱端噴入,在空氣助燃下燃燒放熱并產生高溫煙氣,熱氣在風機的驅動下,自熱端向冷端流動,而物料和煙氣在逆向運動的過程中進行熱量交換,使生料燒成熟料。因此,研究回轉窯的工作原理,主要是研究物料在窯內的運動,窯內氣體的流動,燃料燃燒和物料與氣體間傳熱的現象和規律。
1、新型的陶粒砂專用回轉窯結構簡單,生產過程控制方便可靠、易損件少、運轉率高,出窯產品質量高。燃燒器一般是從筒體熱端插入;有噴煤管、油噴嘴、煤氣噴嘴等。

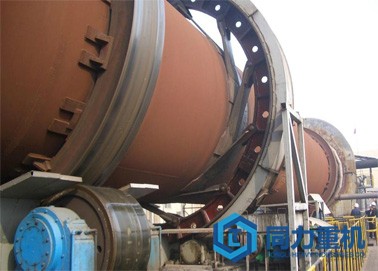

2、窯體采用優質鎮靜碳素鋼或合金鋼板卷制并自動焊接;輪帶、托輪、開式齒輪采用合金鑄鋼;筒體由鋼板卷成,是回轉窯的基體;筒體內襯耐火材料稱窯襯,厚度為150~250mm。
3、滑動軸承采用大間隙不刮瓦軸承;傳動裝置采用硬齒面減速器,彈性膜片聯軸器,直流電機拖動;采用液壓擋輪;設有慢速驅動裝置
4、窯頭罩是熱端與下道工序中間體;窯尾罩是冷端與物料預處理設備及煙氣處理設備的中間體。
5、窯頭、窯尾分別采用鱗片疊壓和氣缸壓緊密封,密封效果好。

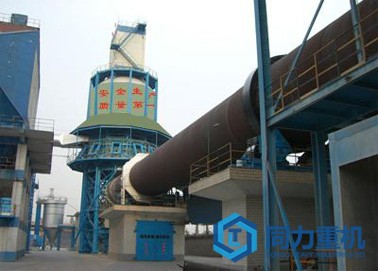

同力重機制造的年產35萬噸陶粒砂專用回轉窯設備(兩條φ4.8x80m回轉窯,并且配置φ3.6x50m回轉冷卻器)在南非***鋼鐵公司順利投產,設備運行穩定,達標達產,
【日運轉】: 24小時
【進 料】: 粘土、板巖、頁巖、煤矸石、工業固體廢棄物
【成 品】: 陶粒砂
【產 量】: 年產35萬噸
【客戶反饋】:
公司在同力訂購的陶粒砂回轉窯設備不僅提高了生產效率,而且大大增加了公司的產能,第一年投入使用就為公司挽回了成本,同時,創造了將近200多萬的凈業績。
| 規格 | 陶粒生產能力 | 斜度 | 筒體 | 電動機 | 減速機 | 備注 | ||
時產量 | 年產量 | 型號 | 功率 | ||||||
1 | φ1.5×26 | 3.21~3.85 | 1.96萬~2.35萬 | 4 | 1.2~3.6 | YCT-250-4A | 22 | ZQ850 | |
2 | φ1.8×28 | 4.56~5.46 | 2.78萬~3.34萬 | 4 | 1.2~3.6 | YCT280-4A | 30 | ZL75 | |
3 | φ2.2×30 | 6.34~7.6 | 3.88萬~4.65萬 | 4 | 1~3.0 | YCT315-4A | 45 | ZS125 | |
4 | φ2.4×33 | 8.32~9.99 | 5.09萬~6.11萬 | 4 | 1~3.0 | YCT315-4B | 75 | ZS125 | |
5 | φ2.6×28- | 14.68~17.62 | 8.98萬~10.78萬 | 4 | 1.2~3.6 | YCT355-4C | 90 | ZS165 |
