                             1 主電動機           2 磨輥稀油站       3 減速機       4 機座（進風口）

                             5 磨盤裝置           6 磨輥             7 錐斗         8 多頭選粉機

                             9 機體               10螺旋給料機       11限位裝置     12加壓裝置（液壓缸）

                             13液壓站             14減速機稀油站

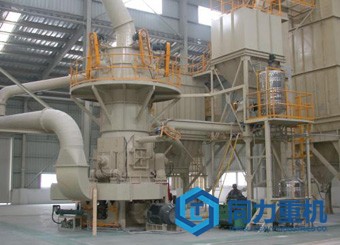

　TLZJ系列超細立磨機主要由電動機、減速機、磨輥裝置、磨盤裝置、加壓裝置、選粉機、機體、油站、主機PLC電控系統等部分組成。主電機通過減速機帶動磨盤轉動，同時風從進風口進入立磨機體內，物料經螺旋給料機下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣均勻移動，經過磨盤上的粉磨輥道區域時，受到磨輥的碾壓，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。

　　被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的強氣流帶走，而較大的顆粒物料又重新掉落到磨盤上繼續粉碎，氣流中的物料經過上部的分離器時，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨，合格的細粉隨氣流一起出磨，被系統的集粉器收集，被收集到的粉料即為立磨機磨出的產品。混入物料的鐵塊等雜物隨物料運動到磨盤邊緣時，由于自身重量大而不能被風吹起，跌落至磨機下腔被安裝在磨盤底部的刮料板刮入排渣口排出機外。通過調節多頭選粉機轉子的轉速，可以獲得不同細度的合格產品。通過調節液壓系統的壓力可以調節輥磨壓力，一定范圍內可以適應不同硬度的原料。
