球磨機

溢流型球磨機

NO.1 產品介紹：

同力重機從上世紀80年代即開始生產磨機，同國外著名球磨機廠商如美國A-C公司、Foster-Wheeler公司、Svedala公司、MPSI公司及法國Stene ALSTOM公司等采取合作生產和引進技術的方式，將較先進技術消化吸收并加以創新，生產出具有自主知識產權的大直徑大規格的磨機，從原有的Φ0.9m-Φ3.6m球磨機系列，逐步發展到Φ4m、Φ4.5m、Φ5m、Φ5.5m、Φ6m、Φ6.7m、Φ7.3m及Φ8m等直徑的新型球磨機，自（半）磨機從原有的Φ4m-Φ6m球磨機系列，逐步發展到Φ6.4m、Φ7.5m、Φ8m、Φ8.8m、Φ9.75m、Φ11m等直徑的新型自（半）磨機。

24小時客服熱線：400-921-0788

現在咨詢客戶留言

NO.2 結構原理：

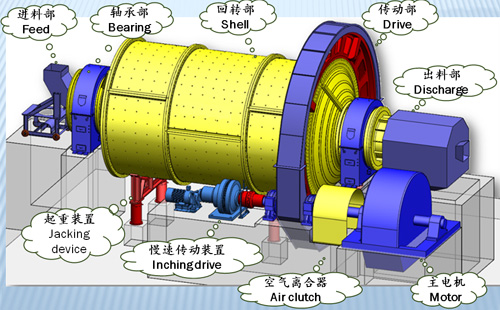

溢流型球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。溢流型球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

NO.3 技術優勢：

溢流型球磨機分段啟動，降低裝機功率

采用空氣離合器或液態軟起動的方式，實現球磨機主電機-筒體的分段起動，降低裝機功率，起動電流由直接起動時的6.5倍降到2.5倍；驅動型式：同步電機單驅動、異步電機單驅動、同步電機雙驅動、異步電機雙驅動、環形電機無齒驅動。

動靜壓或全靜壓軸承，有效避免“燒瓦”

采用動靜壓或全靜壓軸承：動靜壓軸承：用高低壓油站聯合潤滑，起動和停機時用高壓油時回轉部浮升，正常運轉時用低壓油潤滑。全靜壓軸承：磨機運行全過程采用高壓油工作浮升回轉部。兩種形式軸承均能有效地避免“燒瓦”現象的產生，提高軸承壽命；

工藝先進，材質精良

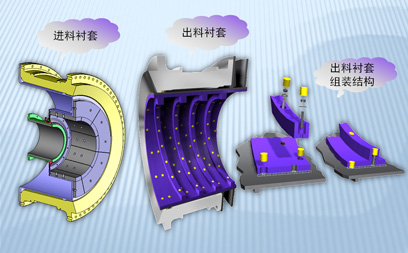

優化磨機結構，針對物料特點及粉磨要求采用不同的結構形式，采用新的加工工藝，簡化工藝流程，如筒體、端蓋、大齒輪法蘭等加工時三大件不見面，縮短制造周期；軸承型式：單瓦巴氏合金、單瓦高鉛青銅、滑履軸承（巴氏合金）。選用新的耐磨材料，如襯板、進出料襯套及軸瓦等，提高易損件壽命；

自動化程度高，維修方便

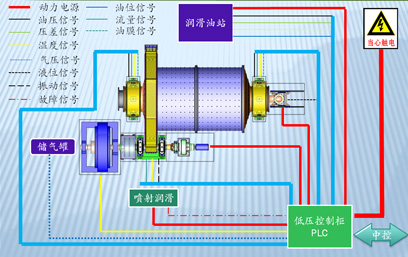

提高磨機自動化控制水平，采用PLC控制，具有聲光報警、故障診斷等功能，實現機電液控制一體化。配備輔機如微拖裝置、起重裝置；

NO.4 工程案例：

工程案例

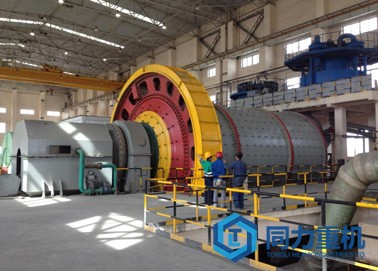

同力重機制的2臺Φ5500×8500mm溢流型球磨機，功率：4500kW在四川**礦業有限公司順利投產，設備運行穩定，達標達產，各項技術指標均達到標準。

生產情況：

【日運轉】: 24小時

【物料】:銅礦石

【容積】: 185m3

【裝球量】: 300噸

NO.5 規格參數：

1、部分溢流型球磨機技術參數表

規格型號	筒體內徑 mm	筒體有效長度mm	有效容積 m3	筒體工作轉速 r/min	介質充填率 %	大裝球量 t	主電機功率KW	主電機級數
ZJTLY2136	2100	3600	11	23.8	40	20	210	8
ZJTLY2736	2700	3600	20.6	18.5	40	34	400	32
ZJTLY2740	2700	4000	20.6	20.5	40	38	400	32
ZJTLY2745	2700	4500	23	20.5	40	32	450	32
ZJTLY2760	2700	6000	30.4	20.5	40	56	630	32
ZJTLY3245	3200	4500	32.8	18.5	40	61	630	36
ZJTLY3254	3200	5400	39.5	18.5	40	73	1000	36
ZJTLY3260	3200	6000	43.7	18.5	40	81	1000	36
ZJTLY3645	3600	4500	41	17.5	40	76	1000	36
ZJTLY3650	3600	5000	46.2	17.3	40	86	1250	40
ZJTLY3660	3600	6000	55	17.3	40	102	1250	40
ZJTLY3690	3600	9000	83	17.3	38	145	1800	30
ZJTLY3690	3600	9000	83	17.3	38	145	1800	30
ZJTLY3862	3800	6200	64	16.8	40	118	1500	30
ZJTLY4060	4000	6000	70	16.8	35	113.4	1500	30
ZJTLY4067	4000	6700	78	16.2	38	118	1600	30
ZJTLY4361	4270	6100	80	15.7	40	144	1750	30
ZJTLY4385	4270	8500	110	15.7	40	205	2500	30
ZJTLY4561	4572	6100	93.3	15.1	35~38	151	2200	30
ZJTLY4564	4500	6400	97	15.1	30~35	134	1950	30
ZJTLY4576	4500	7600	111.7	15.1	30~38	180	2200	30
ZJTLY4669	4600	6900	105.9	15	38~40	185	2300	30
ZJTLY4870	4800	7000	118.9	15	38~40	208	2500	30
ZJTLY4883	4800	8300	138	15	38~40	240	3000	30
ZJTLY5064	5030	6400	121	14.4	40	224	2600	30
ZJTLY5067	5030	6700	123.2	14.4	40	227	3000	30
ZJTLY5070	5030	7000	128.8	14.4	38~40	227	3000	30
ZJTLY5074	5030	7400	136	14.4	38~40	240	3300	30
ZJTLY5080	5030	8000	147.2	14.4	38~40	246	3300	30
ZJTLY5583	5500	8300	182	13.7	35~38	296	4100	30
ZJTLY5585	5500	8500	185	13.7	35~38	300	4500	30
ZJTLY5588	5500	8800	191.5	13.7	35~38	335	4500	30
ZJTLY6095	6000	9500	249.3	13	38	462.6	6000	30
ZJTLY67116	6710	11570	385	12.5	35~38	625	2*4700	30
ZJTLY73115	7315	11497	494.1	12	38	871.2	2*675	30
ZJTLY80120	8000	12000	570.5	11.5	38	1005.8	15000	--

2、部分濕式格子型球磨機技術參數表

規格型號	筒體內徑 mm	筒體有效長度mm	有效容積 m3	筒體工作轉速 r/min	大裝球量 t	主電機功率KW	主電機級數
ZJTLS0909	900	900	0.5	39.2	0.96	17	720
ZJTLS0918	900	1800	1	39.2	1.92	22	720
ZJTLS1212	1200	1200	1.2	31.3	2.4	30	730
ZJTLS1224	1200	2400	2.4	31.3	4.8	55	730
ZJTLS1515	1500	1500	2.5	29.2	5	60	725
ZJTLS1530	1500	3000	5	29.2	10	95	725
ZJTLS2122	2100	2200	6.6	23.8	15	155	730
ZJTLS2130	2100	3000	9	23.8	20	210	735
ZJTLS2130	2100	3000	9	23.8	20	210	735
ZJTLS2721	2700	2100	10.8	20.5	23	260	735
ZJTLS2727	2700	2700	13.9	20.5	29	310	735
ZJTLS2736	2700	3600	18.5	20.5	39	400	187.5
ZJTLS3230	3200	3000	21.8	18.5	46	500	167
ZJTLS3236	3200	3600	26.2	18.5	58	630	167
ZJTLS3245	3200	4500	32.8	18.5	65	800	167
ZJTLS3639	3600	3900	36	17.5	75	1000	167
ZJTLS3645	3600	4500	41	17.5	90	1250	150
ZJTLS3650	3600	5000	46.2	17.3	96	1400	150
ZJTLS3660	3600	6000	57	17.3	120	1600	150
ZJTLS4560	4500	6000	87.1	15.3	153	2300	200
ZJTLS4866	4800	6600	107.5	15	200	3000	200
ZJTLS5592	5500	9200	202	13.7	375	5200	200
