立磨機結構和工作原理分析

立磨機結構和工作原理分析

 隨著立磨機應用范圍的擴大，對于立磨機的工作原理和結構也勾起了大家探索的興趣。今天同力重機就向簡單介紹下立磨機的工作原理和結構，幫助大家更快的了解立磨機和使用立磨機！

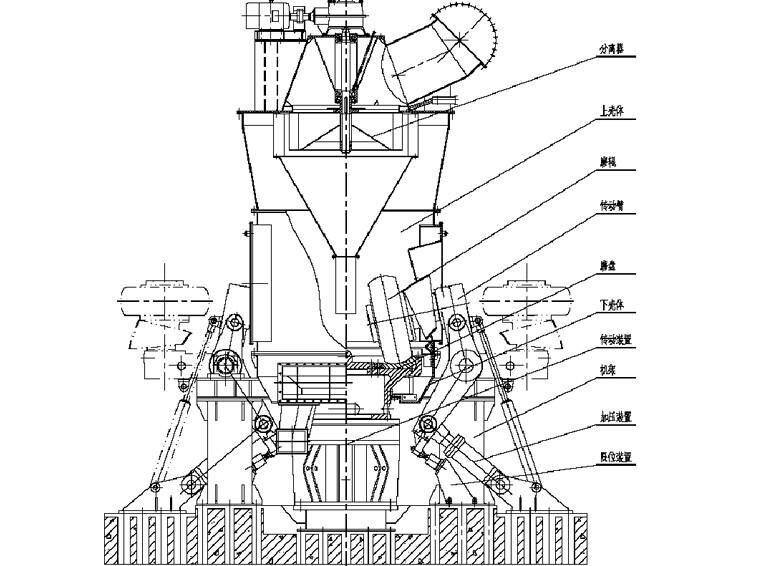

立磨機的主要結構由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成。分離器是決定磨粉產品粗細的重要部件，它由可調速的傳動裝置、轉子、導向風葉、殼體、粗粉落料錐斗、出風口等組成，是一種高效、節能、快捷的選粉裝置。磨輥是對物料進行碾壓粉磨的主要部件、它被裝在磨機的彎臂上，在外力的作用下，緊壓在磨盤的物料上，在磨盤的帶動下，磨輥隨之轉到，從而使物料被碾壓而粉碎。磨盤固定在減速機的輸出軸上，磨盤上部為料床，料床上有環形槽，物料就是在環形槽內被磨輥碾碎的。加壓裝置時提供磨輥碾磨壓力的部件，它由高壓油站、液壓缸拉桿、蓄能器等組成，能向磨輥施加足夠的壓力使物料粉碎。減速機是傳遞動力的主要部件，磨盤的轉速就是減速機輸出抽的轉速。

 立磨機工作原理：電動機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨內，物料從下料口落在磨盤中央，由于離心力作用，物料從磨盤中央向磨盤邊緣移動，經過磨盤上的環形立磨槽時，受到磨輥的碾壓而粉碎，被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的氣流帶走，而大顆粒物料又掉落到磨盤上繼續粉碎。氣流中的物料經過上部的分離器時，在導向葉片的作用下，粗料從錐斗落到磨盤上，細粉隨氣流一齊出磨，被系統的集塵器收集，被收集的粉料即為立磨磨出的產品。物料在與殼體中氣體接觸的過程中被烘干，達到產品所需的干濕度。通過調節分離器導向風葉的角度小型立磨不可調和分離器轉子的轉速，便可達到產品所需的粗細度。

大家在使用立磨機工作之前，一定要做好對設備性能和結構的了解，這樣在使用過程中才會得心應手，讓設備發揮大的工作效率！
